本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机带发同步电空气能供电系统箱的帮助： 1、合理可行的分配原则能耗。 2、简单方便对电路原理的开关基本操作。 3、有较高的安全性高隔离平衡等级，能正确性的展示电源线路的导通形态。

项目名称：656KW柴油发动机来发调速电冷水机组单机配电箱主要元件明细清单
配电装置箱重点元器件封装菜单
序列号	明称	主要参数规格型号	组织	数	厂家直销
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	火力发发电空气能机组抑制器	HGM6110	只	1	众智
3	风能发发电装置速比掌控器	C2002	只	1	孚创
4	直流电电组件	DC24V	只	1	众智
5	大中型其中继电热器	HH54P    DC24V	只	2	正泰
6	大中型间继设备	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

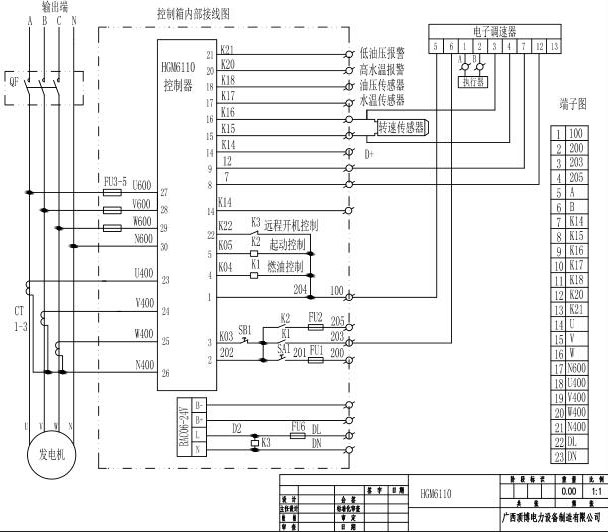

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.kmjjykj.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
