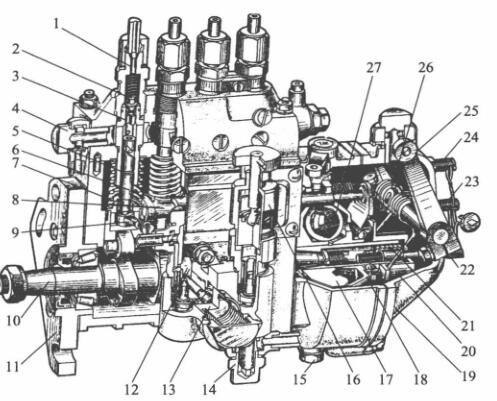

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-压力液压管管接头; 2-很油阀; 3-很油阀球; 4,14-进油内六角螺丝; 5-套简; 6-轴向齿轮泵泵; 7-轴向齿轮泵泵螺旋大板弹簧; 8-油门连接杆;  9-可以调节臂; 10-凸轮机构轴; 11-放置接盘; 12-石油管道泵偏心距轮; 13-石油管道泵; 15-放油螺塞; 16-手真空泵;  17-控制盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-效准螺旋大板弹簧; 22-加油量变动内六角螺丝; 23-怠速行程开关内六角螺丝; 24-高速度行程开关内六角螺丝; 25-调节手柄; 26-调节螺旋大板弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体制动器总成的其主要效果是提高喷油逐渐刚刚已经准备经常的确切性，这对多缸柴油发动机机来看，还需要提高各缸喷油经常的不对性。起提高用处的部件是压轮中下部到调节垫板上平面设置的的程度H。当喷真空泵凸轮机构轴齿轴与曲轴齿轴相对比较区域一些时，H越大，柱塞泵停用进油孔的经常越久，喷油逐渐刚刚已经准备经常也越久。否则，H越小，喷油逐渐刚刚已经准备经常越延期。所以说要结合设置和耐压试验推算比较好的压轮体操作的程度H，以提高喷油逐渐刚刚已经准备经常的确切性。

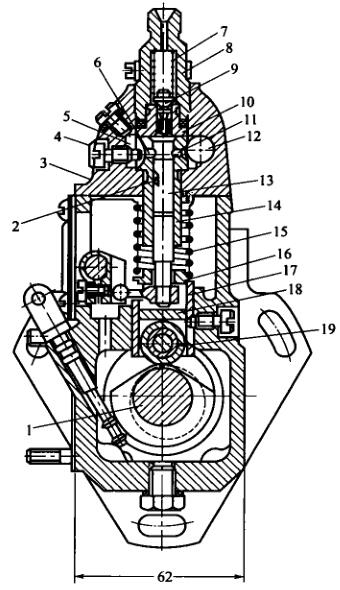

1-凸轮轴轴; 2-注塞泵斜槽; 3-泵盖; 4-定位功能螺栓; 5-回油道; 6-回油孔; 7-很油阀板板弹簧片; 8-很油阀紧座;  9-很油阀; 10-很油阀球; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵板板弹簧片; 16-板板弹簧片座; 17-挺柱体:; 18-垫件; 19-滚珠

  而对于多缸机，各分泵的H值应相同。校准混凝土混凝土垫块在喷高压油泵出厂日期时均已调好，不要随性对调。混凝土混凝土垫块是用耐磨橡胶食材弄成齐头并进行热治理 以延长硬度标准，所以说用到中很不容易损坏。如长用时用到后损坏较多，可换面用到。

  喷真空泵泵体分左右两几部分，喷真空泵上体适采用安裝液压泵偶件及冒油阀偶件，生殖器适采用安裝轴承轴、滚轴体和输真空泵等。泵体前侧中南部还有检视窗孔，并能查看和修正汽油泵量。下处有检视汽车机油面的检视孔。喷真空泵上体中含眼前这条油道，与各液压泵套筒内面的马蹄形油槽共通。马蹄形油槽则与液压泵套筒上的进、回油孔共通。由输真空泵供来的压差大油进行进进气软管管线接头管线接头进油道中。油道中的静音机密度气压由装在回进气软管管线接头管线接头内的回油阀调整，一要保持稳定在5～10kPa区间内。汽压过低，在液压泵下滑时，静音机密度没办法短时间内进行进油孔进液压泵上面油腔。当油表过多的而使汽压提高时，过多的的静音机密度会顶开回油阀流向静音机密度细滤器中。
